齒輪對輥破碎機亦稱狼牙破碎機，這種破碎機的兩個工作輥子的表面上鑄造成齒形的牙，從而大大提高了破碎能力，增大了破碎比。齒式對輥破碎機主要用于原料的預碎階段，將粒度大于80毫米的各種原料破碎成80毫米以下。因進廠的原料粒度較大，所以在工廠中多采用較大能力的破碎機。

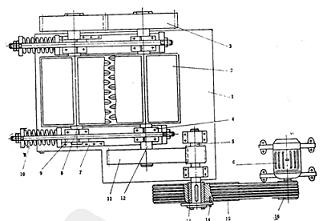

齒式對輥破碎機的結構如圖所示：

該設備主要由六部分組成：底座部分，齒形輥子部分，傳動軸部分，軸承部分，機架部分和罩殼部分等。底座有槽鋼，角鋼和鋼板焊接而成，有八個地腳螺栓固定在基礎上，為了減振，在底座的下面墊以200×300毫米的木方。

齒形輥子部分是破碎機的主要工作部分，其包括固定輥部分和移動輥部分。這部分主要由軸、八角形輥輪殼，齒形牙板，齒輪和異形齒輪等零件組成，八角形輥輪殼用鍵連接裝入軸上，齒形牙板用方頭螺釘固定在八角形輥輪殼上，固定輥軸的一端裝有大齒輪與傳動軸上的小齒輪相嚙合，而另一端裝有異形齒輪與移動輥軸瑞部的異形齒輪相嚙合。為了使移動輥在正常移動后破碎機仍能正常轉動工作，相嚙合的一對異形齒輪是長齒形的。齒形牙板是擔負破碎工作的主要零件，表面齒形牙用以抓取并破碎原料，大的料塊也能被嚙入破碎。齒形牙板是由高錳鋼鑄造而成，并經過熱處理，具有堅韌耐磨的性能。 傳動軸部分是由軸和在軸上的小齒輪及蘭角皮帶輪、安全銷裝置等所組成，帶橢圓法蘭的套筒用鍵與軸連接，大皮帶輪以較小的間隙套裝在帶橢圓法蘭的套倚上，套簡的法蘭與大皮帶輪之間用安全銷子連接。當破碎機在運轉中超負荷對，安全銷即被切斷，此時大皮帶輪在套筒上可以自由轉動，不能帶動傳動軸，從而保護電動機和設備不因超負荷而被損壞。安全銷的切斷處尺寸為口12毫米，可根據破碎原料的不同，適當?shù)卣{(diào)整切斷處的尺寸。

軸承部分包括六個軸承，均為剖分軸承，軸瓦都澆掛軸承合金，采用千油潤滑。在上下面的接合處安放調整墊片，以便在軸瓦磨損時可以調節軸瓦的間隙。齒形輥子的四個軸承為了適應輥子作用力的方向，使軸瓦均勻地承受壓力，均采用斜軸承。固定輥的兩個軸承固定在底座上，而移動輥的兩個軸承則可沿底座的導板滑動，其一端支靠在彈簧上，用大螺桿將固定輥的軸承與移動輥的軸承連接起來，靠彈簧的壓力使兩輥保持所要求的間隙。破碎機在正常工作對，彈簧的強度保證破碎大的料塊所必須的壓力，并不改變兩輥之間的要求間隙，彈簧的壓力可以利用后端的螺栓和彈簧壓板及螺母進行適當?shù)卣{(diào)整。當有不能被破碎的物料或不慎將金屬物掉入破碎機時，輥子所受的壓力會迅速增大，而壓縮彈簧使移動輥被迫離開原來的位置，兩輥的間隙增大，不能破碎的物體就可以通過，從而保證了設備的安全。當不能破碎的物體通過后，移動輥靠彈簧的初壓力又恢復到原始位置，破碎機仍能繼續正常工作。

機架部分由型鋼焊接而成，它固定在底座上，把輥子的工作面圍成封閉狀，以防止原料塊不經過破碎即從輥子的兩側排出，同時也防止破碎時粉末和灰塵的飛揚。在定期檢查和修理時，可拆除機架。機架兩側各有兩個用鉸鏈連接的可開啟的小門，供觀察設備內部工作情況用。
